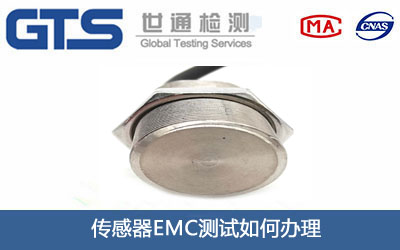

傳感器EMC（電磁兼容性）測試是確保傳感器在電磁環境中能夠正常工作且不對其他設備產生干擾的重要環節。

一、測試目的

抗干擾能力：驗證傳感器在外部電磁干擾（如靜電放電、射頻輻射、電快速瞬變脈沖群等）下的正常工作能力。

發射限值：確保傳感器產生的電磁干擾（如輻射發射、傳導發射）不超過規定限值，避免對其他設備造成干擾。

二、主要測試項目

根據國際標準（如CISPR、IEC、EN等）和行業要求，傳感器EMC測試通常包括以下項目：

1.電磁發射測試

輻射發射（RE）：測量傳感器通過空間輻射的電磁能量，頻率范圍通常為30MHz至1GHz（或更高，如6GHz）。

傳導發射（CE）：測量傳感器通過電源線或信號線傳導的電磁干擾，頻率范圍通常為150kHz至30MHz。

諧波電流發射：針對交流供電的傳感器，測量其輸入電流中的諧波成分。

電壓波動和閃爍：評估傳感器對電網電壓的影響。

2.電磁抗擾度測試

靜電放電抗擾度（ESD）：模擬人體或物體對傳感器的靜電放電，測試等級通常為±4kV（接觸放電）和±8kV（空氣放電）。

射頻輻射電磁場抗擾度（RS）：測試傳感器在80MHz至6GHz頻率范圍內的射頻電磁場干擾下的工作穩定性。

電快速瞬變脈沖群抗擾度（EFT）：模擬電網中開關操作產生的瞬態干擾，測試電壓通常為±2kV（電源線）和±1kV（信號線）。

浪涌（沖擊）抗擾度（Surge）：模擬雷擊或電源切換產生的瞬態過電壓，測試電壓通常為±1kV（線對線）和±2kV（線對地）。

射頻場感應的傳導騷擾抗擾度（CS）：測試傳感器在0.15MHz至80MHz頻率范圍內通過電源線或信號線傳導的射頻干擾。

工頻磁場抗擾度：測試傳感器在工頻磁場環境下的抗擾度。

電壓暫降、短時中斷和電壓變化抗擾度：評估傳感器在電網電壓波動下的工作能力。

三、測試標準

傳感器EMC測試通常遵循以下國際標準：

CISPR 22/EN 55022：信息技術設備的輻射和傳導發射限值。

IEC 61000-6-3/EN 55032：多媒體設備的電磁發射標準。

IEC 61000-4-2：靜電放電抗擾度測試。

IEC 61000-4-3：射頻輻射電磁場抗擾度測試。

IEC 61000-4-4：電快速瞬變脈沖群抗擾度測試。

IEC 61000-4-5：浪涌抗擾度測試。

IEC 61000-4-6：射頻場感應的傳導騷擾抗擾度測試。

四、測試流程

確定測試標準和要求：根據傳感器的應用場景（如工業、醫療、汽車等）選擇合適的測試標準。

準備測試樣品：確保傳感器處于正常工作狀態，并配備必要的測試附件（如電源、信號線等）。

搭建測試環境：在屏蔽室或電波暗室中進行輻射發射測試，在屏蔽室或測試臺上進行傳導發射和抗擾度測試。

執行測試：按照測試標準的要求，依次進行各項發射和抗擾度測試。

記錄和分析測試結果：判斷傳感器是否滿足測試限值要求。

生成測試報告：包括測試條件、測試數據、結果分析和結論。

五、測試設備

EMI測試接收機/頻譜分析儀：用于測量電磁發射。

信號發生器/功率放大器：用于產生抗擾度測試所需的干擾信號。

天線：用于輻射發射和輻射抗擾度測試。

LISN（線路阻抗穩定網絡）：用于傳導發射測試。

ESD模擬器、耦合/去耦網絡（CDN）、浪涌發生器等：用于抗擾度測試。

六、常見問題及整改措施

輻射發射超標：優化PCB布局、增加屏蔽層、使用濾波器。

傳導發射超標：增加電源濾波器、優化接地設計。

抗擾度測試失?。杭訌娖帘卧O計、增加瞬態抑制器件（如TVS二極管）。
